Nowa koncepcja rozdzielnicy prądu stałego

W rozdzielnicy prądu stałego stosuje sięultraszybki wyłącznik typu AFB® o ulepszonych charakterystykach eksploatacyjnych:

• brak otwartego łuku;
• minimalna konserwacja;
• wysoka odporność na zużycie i długi cykl żywotności;
• szybki system otwierania styków;
• minimalny czas wyłączenia;
• system sterowania i monitorowania wewnętrznego;
• funkcje zabezpieczeń: zabezpieczenie nadprądowe i zabezpieczenie od szybkości narastania prądu.

Do przełączania elektrycznego obwodu głównego wykorzystywane są odłączniki typu EST, EDT produkcji firmy Elpro (Niemcy).

Stosowane odłączniki posiadają unikalną konstrukcję stykowego systemu zaciskanego z podwójną przerwą i samoczyszczącymi się stykami, uruchamianymi przez małogabarytowy serwonapęd.

Odłączniki zaliczane są do kategorii bezobsługowych elementów z ilością cykli konserwacji wynosząca 30 000 (lub 20 lat).

Odłączniki wyposażone są w cichy, ekonomiczny napęd elektryczny o mocy 18 W.

Zastosowanie elektrycznych napędów, sterowanych przez system automatyki, zmniejsza ryzyko uszkodzenia odłączników i izolacji wsporczej w przypadku błędnego działania personelu obsługującego sprzęt z nadmierną siłą.

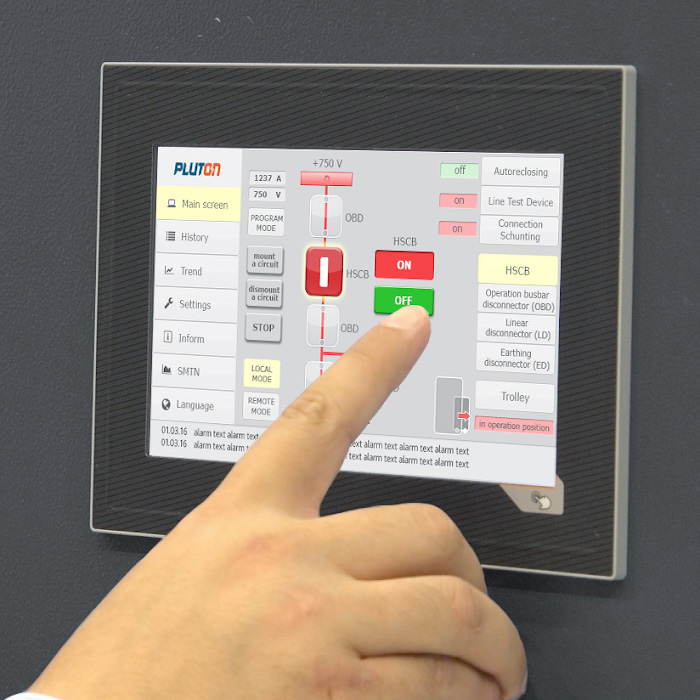

Rozdzielnica wyposażona jest w mikroprocesorowy system sterowania i diagnostyki oparty na sterownikach przemysłowych SOTA^® (Pluton), który zawiera panel wyświetlania z kolorowym ekranem LCD.

Sterownik przemysłowy SOTA^® charakteryzuje się znaczną mocą obliczeniową, wysoką wydajnością i kompaktowymi wymiarami.

Główne funkcje sterownika przemysłowego SOTA^®:

• wyświetlanie w prostej i wygodnej formie niezbędnych informacji;
• możliwość dotykowego sterowania aparatami łączeniowymi;
• możliwość sterowania wsuwaniem /wysuwaniem wózka oraz wizualna kontrola jego pozycji;
• wizualizacja na kolorowym wyświetlaczu dotykowym:
  - stanu elementów łączeniowych i wózka;
  - wartości prądu i napięcia;
  - historii wiadomości;
  - przebiegów;
  - ustawień;
  - ekranów systemu monitorowania sieci trakcyjnej.
• możliwość wyboru trybu sterowania (ręczny, zdalny, programowy);
• zgodność z głównymi międzynarodowymi normami serii IEC 61131;
• obsługa większości protokołów, w tym IEC 61850.

Komponenty rozdzielnicy zmontowane są w oddzielnych przedziałach:

• przedział automatyki i sterowania;
• przedział wyłącznika szybkiego;
• przedział szyn i kabli zasilających.

Obwody wysokiego i niskiego napięcia są od siebie oddzielone, co zapewnia niezawodne działanie, bezpieczeństwo podczas konserwacji i eksploatacji sprzętu.

Bezpieczny dostęp do kabli
Bezpieczny dostęp do kabli przy obecności napięcia na szynie głównej zapewniony jest dzięki izolacyjnemu podziałowi przedziału szynowego na trzy fizycznie oddzielone od siebie działy (dział szyny rezerwowej – dział głównej szyny zbiorczej – dział szyny kabli zasilających).

Wygodna konserwacja
Obecność elementu wysuwnego w rozdzielnicy pozwala na szybki i bezpieczny przegląd/konserwację aparatu łączeniowego w pozycji „remont”. Pozycje „praca” i „próba” dają możliwość wizualnej, zdalnej kontroli przerwania obwodu zasilania. Jednostronna lub dwustronna obsługa zapewnia wygodny dostęp do wszystkich elementów pola i bezpieczną eksploatację.
