Rozdzielnice prądu zmiennego serii X10 EVOLUTION 17,5 kV

Pola X10 EVOLUTION zostały zaprojektowane na podstawie wieloletniego doświadczenia eksploatacji analogicznych urządzeń i odpowiadają podstawowym wymaganiom: niezawodność, niezbędna dla nieprzerwanej pracy, łatwość obsługi i eksploatacji, a także bezpieczeństwo personelu.

Pole X10 EVOLUTION łączy w sobie innowacyjne rozwiązania, oparte na sprawdzonych technologiach i zawiera: wysokowydajne aparaty łączeniowe, mikroprocesorowe systemy ochrony, kontroli i sterowania.

Podstawowe cechy:

X10 EVOLUTION – rozdzielnica prądu zmiennego o napięciu znamionowym do 17,5 kV, w metalowej obudowie, przeznaczona do instalacji wewnętrznej w podstacjach transformatorowych i rozdzielczych, a także w punktach rozdzielczych;
w polach X10 EVOLUTION zastosowane zostały najskuteczniejsze środki sterowania i zabezpieczeń. Pola X10 EVOLUTION mogą być łatwo zintegrowane z automatycznym systemem sterowania podstacją;
Pole X10 EVOLUTION zostało opracowane, przygotowane i przetestowane zgodnie z wymaganiami norm DSTU EN 62271-1:2018, DSTU EN IEC 62271-200:2022, DSTU EN 60071-2:2022 и GOST 1516.3-96, a także zgodnie z wymaganiami międzynarodowych norm: systemem zarządzania jakością ISO 9001:2015, systemem zarządzania środowiskowego ISO 14001:2015 oraz systemem zarządzania bezpieczeństwem i higieną pracy OHSAS 18001:2007.

bezpieczeństwo i niezawodność

nieprzerwana praca Państwa sieci

łatwa instalacja, eksploatacja i obsługa techniczna

dostosowanie do wymagań technicznych Zamawiającego

Podstawowe zalety:

wysoka elastyczność montażu dzięki ujednoliconym wymiarom instalacyjnym;
kompaktowa szerokość frontu 650 mm;
wykonanie wyłącznika wysokiego napięcia – wysuwne;
zabezpieczające, metalowe przesłony, które niezawodnie izolują przedział wyłącznika wysokiego napięcia i zabezpieczają bezpieczną realizację prac;
szybkie działanie automatycznego wyłącznika próżniowego, zapewniające niezawodną ochronę przed skutkami łuku elektrycznego przy wysokich wartościach prądu.

Obszary zastosowania:

transport (podstacje trakcyjne metra i kolei), podstacje transformatorowe miejskiego transportu elektrycznego;
energetyka i infrastruktura (obiekty energetyczne, lotniska, obiekty wodociągowe, biura, hotele, szpitale, kompleksy handlowe i budowlane, przedsiębiorstwa rolne, mieszkalnictwo, usługi komunalne i inne);
przemysł (górnictwo, wydobycie ropy naftowej i gazu, przemysł chemiczny, cementownie, hutnictwo, przedsiębiorstwa przemysłu lekkiego, zasilanie transportu elektrycznego przedsiębiorstw przemysłowych, kopalnie, zakłady wydobywcze i przetwórcze itp.)

BEZPIECZEŃSTWO
PODSTAWOWE KOMPONENTY
Wyłącznik próżniowy
Odłącznik uziemiający
STEROWANIE, KONTROLA I OCHRONA

Ochrona przed wewnętrznym łukiem elektrycznym

Pola X10 EVOLUTION są konstrukcyjnie zabezpieczone przed szkodliwym działaniem łuku wewnętrznego i zapewniają bezpieczeństwo personelu obsługującego.

Jako dodatkowa opcja pole X10 EVOLUTION może być wyposażone w wewnętrzny detektor łuku – moduł elektroniczny z optycznymi czujnikami. Optyczne czujniki mierzą natężenie światła, wygenerowanego przez łuk elektryczny, w polu X10 EVOLUTION. Moduł elektroniczny po przetworzeniu informacji z czujników wydaje sygnał na odłączenie wyłącznika.

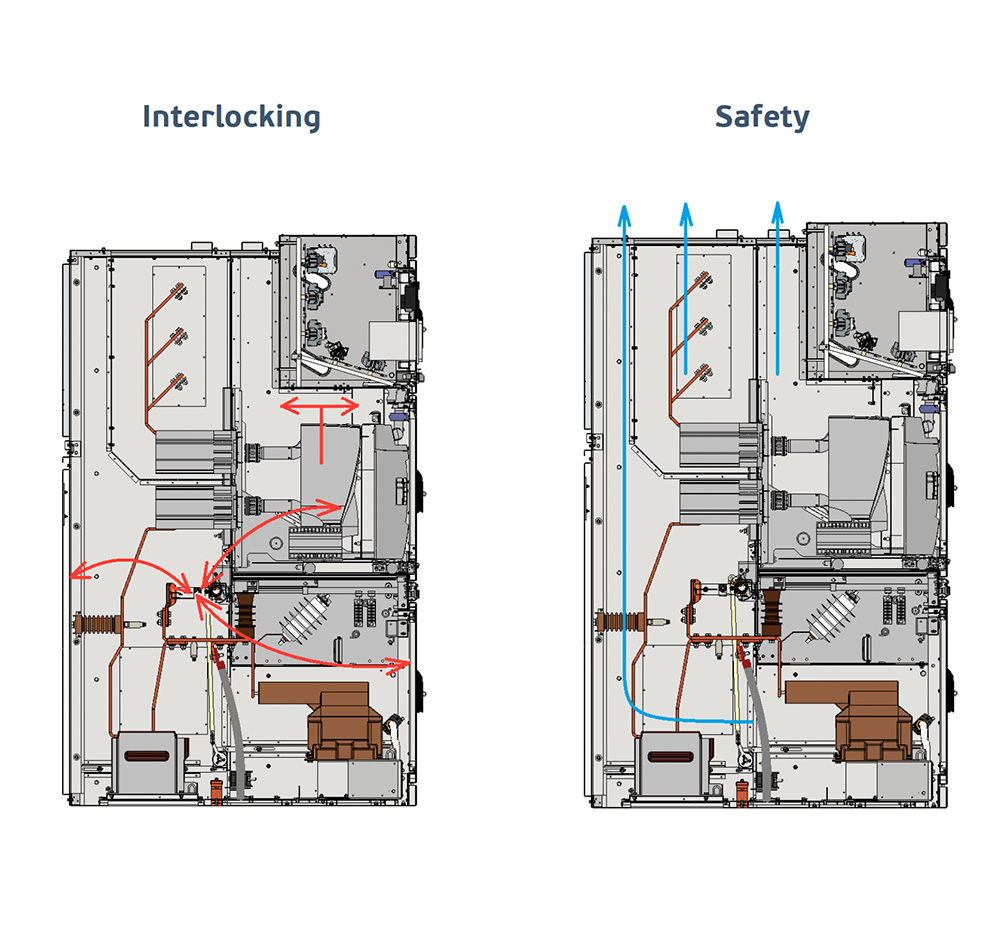

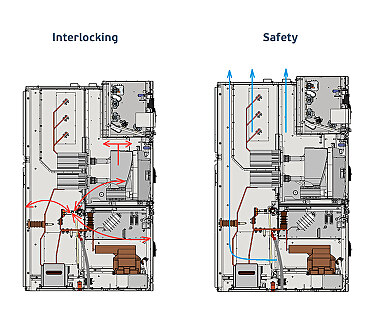

Blokady

Dla bezpieczeństwa personelu przewidziane jest kilka dodatkowych poziomów bezpieczeństwa:

włączenie i wyłączenie wyłącznika próżniowego możliwe jest tylko przy zamkniętych drzwiach przedziału;
znaczna ilość mechanicznych i elektrycznych blokad zapobiega błędom personelu serwisowego;
przewidziane są blokady zamkowe;
sterowanie polem odbywa się za pomocą przedniego panelu;
wskaźnik obecności napięcia zamontowany jest na przedniej stronie pola na drzwiach przedziału sterowania i wyświetlania.

Bezpieczeństwo

Podstawowa wersja wykonania pola zawiera kanały odprowadzania gazów przez zawory upustowe. Każdy przedział posiada swój kanał odprowadzania gazów.

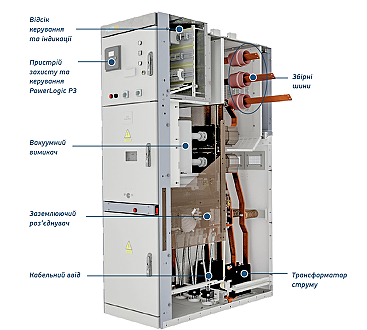

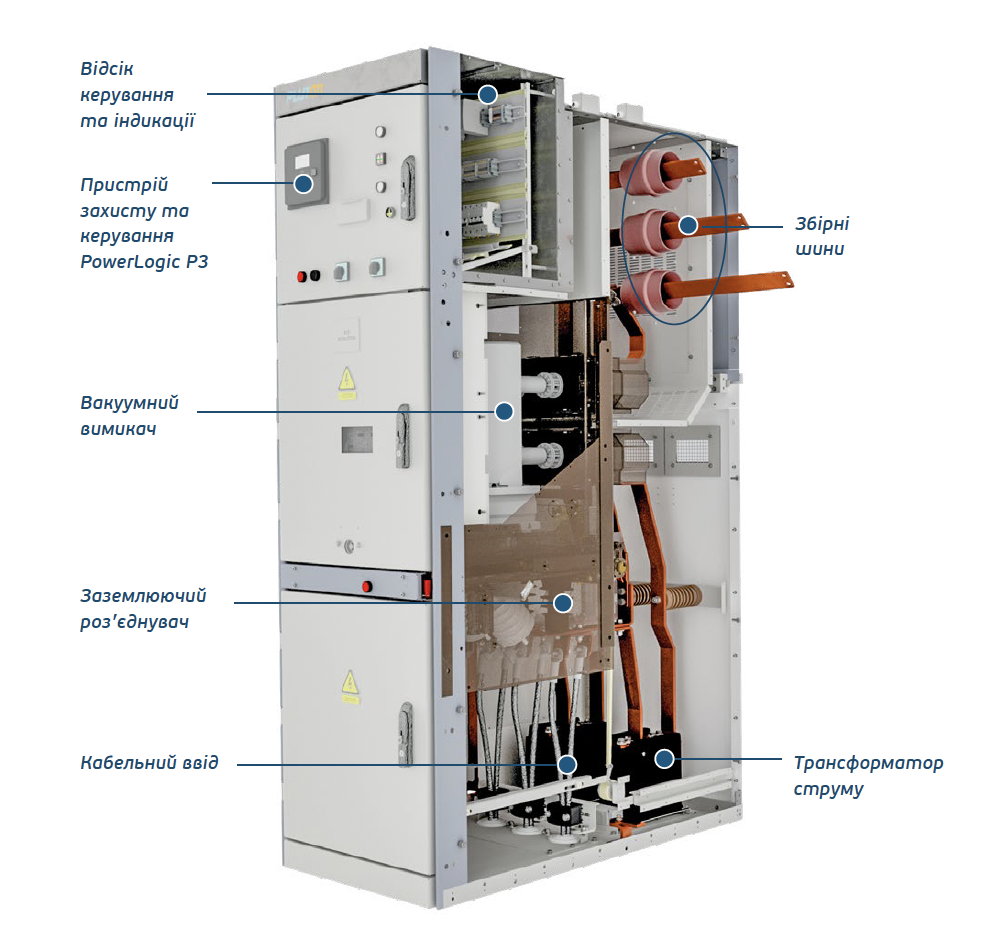

Pole składa się z 4 przedziałów, rozdzielonych między sobą metalowymi przegrodami:

przedział sterowania i wyświetlania. W przedziale rozmieszczone są urządzenie zabezpieczające PowerLogic P3 (Sepam, MiCOM) (zgodnie z wymaganiami Zamawiającego), narzędzia kontroli, sterowania, pomiary mocy itd.;

przedział aparatów łączeniowych. W przedziale, pomimo elementu wysuwnego z wyłącznikiem próżniowym (wózki z wysuwnym odłącznikiem lub wysuwnym modułem przekładników napięcia), umieszczone są ruchome metalowe przesłony, które automatycznie zamykają się przy przemieszczeniu się elementu wysuwnego z położenia praca w położenie próba;

przedział kabli zasilania. W przedziale rozmieszczone są wejścia kablowe, uziemiający odłącznik, moduł systemu sygnalizacji wysokiego napięcia, przekładniki prądowe i przekładniki napięciowe;

przedział szyn zbiorczych i głównych. W przedziale rozmieszczone są szyny miedziane i przepusty izolacyjne.

W X10 EVOLUTION w roli aparatu łączeniowego zastosowano wyłączniki próżniowe EasyPact EXE:

napięcie znamionowe 17,5 kV;
maksymalna zdolność zwarciowa do 31,5 kA;
prąd znamionowy: od 630 do 1250A;
technologia osiowego pola magnetycznego (AMF) podczas wyłączania;
konstrukcja wysuwna.

Specjalny kształt styków roboczych w komorach próżniowych wyłącznika oraz osiowe pole magnetyczne podczas procesu gaszenia zapewniają maksymalną możliwą w tej klasie wyłączników "miękkość" gaszenia łuku, nawet przy wysokich wartościach prądu.

EasyPact EXE spełnia najwyższe wymagania dotyczące wytrzymałości mechanicznej (IEC 62271-100: klasa M2).

Odłącznik uziemiający stosowany jest dla uziemienia i zwarcia zacisków kablowych przed rozpoczęciem prac w przedziale kablowym. W module funkcjonalnym przekładnika napięciowego odłącznik uziemiający uziemia szynę zbiorczą rozdzielnicy.

Odłącznik uziemiający odpowiada wymaganiom norm IEC 60271‑102:2018 i składa się z:

szybkiego mechanizmu zwarciowego niezależnie od operatora;
urządzenia blokującego działanie odłącznika, dopóki przedział aparatu łączeniowego jest otwarty i wyłącznik jest wysunięty
