Sterowane prostowniki tyrystorowe (wysuwne)

Wysuwny tyrystorowy prostownik wykonany jest w typowej dla wielu rozdzielnic konfiguracji z wydzielonymi przedziałami:

• przedział automatyki i sterowania - niskonapięciowy przedział z elementami systemu sterowania i diagnostyki;
• przedział wózka – wysuwna część tyrystorowego prostownika;
• przedział szyn – zawiera szyny prądu przemiennego i stałego. Przedział podzielony jest na kilka izolowanych sekcji, co umożliwia bezpieczny dostęp podczas konserwacji kabli zasilających, nawet przy obecności napięcia na zbiorczych szynach zasilania.

Podział na przedziały pozwala również na bezpieczną obsługę obwodów pomiarowych wysokiego napięcia oraz zapasowego odłącznika znajdującego się w przedziale szynowym.

Element wysuwny ma trzy pozycje:
- pozycja „praca”;
- pozycja „próba”;
- pozycja „remont”.

Prostowniki wysuwne wyposażone są w procesorowy system sterowania i diagnostyki na bazie sterownika SOTA® i modułu MC-POWER. Interfejs HMI jest realizowany za pomocą panelu operatorskiego wyposażonego w 7-calowy wyświetlacz dotykowy TFT, umożliwiającego użytkownikowi wymianę danych z systemem sterowania.

Panel operatorski zapewnia:

• wyświetlanie komunikatów o trybie pracy;
• wyświetlanie komunikatów ostrzegawczych i awaryjnych;
• wybór trybu sterowania prostownikiem;
• ustawianie, zmianę i zapisywanie parametrów;
• rejestrację zdarzeń prostownika;
• testowanie poszczególnych jednostek prostownika;
• integrację prostownika z systemem telekontroli.

Podobnie jak w tradycyjnych rozdzielnicach, w wysuwnych prostownikach tyrystorowych zabezpieczenie sieci trakcyjnej realizowane jest poprzez ciągłą kontrolę i analizę dynamiki zmian prądu i napięcia w sieci trakcyjnej z wydawaniem poleceń odłączenia prostownika w przypadku przekroczenia zadanych parametrów funkcji zabezpieczeń.

System sterowania SOTA^® przy każdym zadziałaniu jednego z zabezpieczeń generuje i zapisuje dwa rodzaje awaryjnych zapisów oscylograficznych (przebiegi prądu i napięcia):

• „Szybki ślad” (czas rejestracji 100 ms),
• „Wolny ślad” (czas rejestracji 100 s).

Zabezpieczenie sieci trakcyjnej (kod ANSI):

• zabezpieczenie nadprądowe (50);
• zabezpieczenie prądowe ze zwłoką czasową (76);
• zabezpieczenie przed szybkim narastaniem prądu;
• kierunkowe zabezpieczenie przyrostu prądu;
• zabezpieczenie nadnapięciowe (59);
• zabezpieczenie podnapięciowe (27);
• zabezpieczenie czasowo-prądowe (49);
• lokalna rezerwa prostownika;
• zabezpieczenie DDL;
• zabezpieczenie impedancyjne.

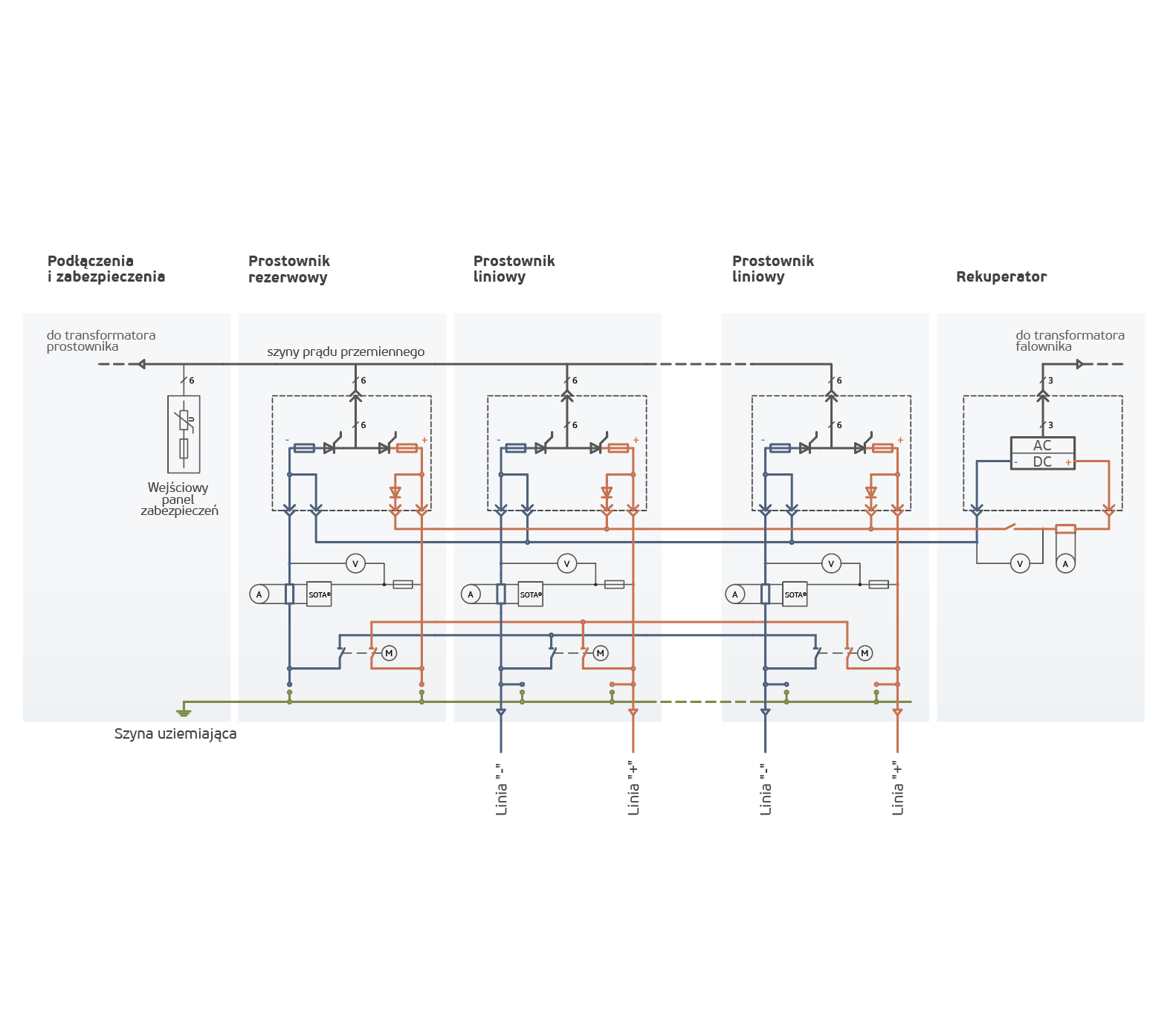

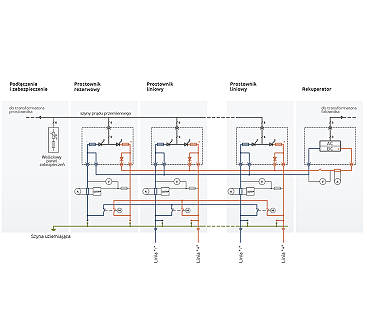

Thus, a new approach in organizing the equipment during construction or global reconstruction of traction substations is proposed.

Transformator przekształtnikowy dla prostowników (w razie potrzeby podłączenia więcej niż jednego transformatora zakłada się sekcjonowanie szyny zbiorczej prądu przemiennego);

Prostowniki liniowe – główne urządzenia zapewniające zasilanie i ochronę odcinka sieci trakcyjnej;

Prostownik rezerwowy. Poprzez system odłączników zapewnia niezawodne zasilanie obciążenia podczas awarii jednego z prostowników liniowych lub może być podłączony równolegle do najbardziej obciążonego prostownika (opcjonalnie);

Rekuperator. Przeznaczony jest do przekazywania energii hamowania taboru do sieci napięcia przemiennego i składa się z falownika z urządzeniem łączeniowym oraz dopasowującego transformatora przekształtnikowego.
